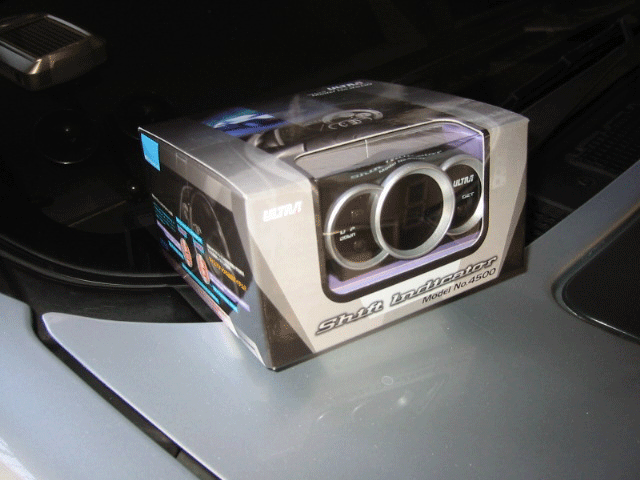

今ちまたや雑誌で話題の『ULTRAシフトインジケーター』を取付けました。
Dレンジでもギヤポジションが一目瞭然
|
|
|
|
|

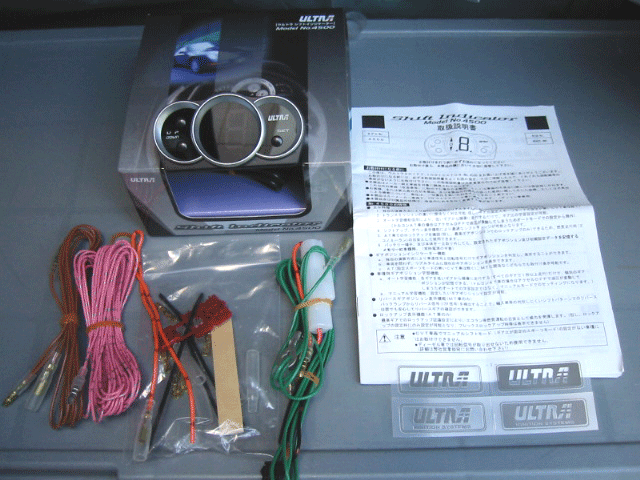

これが付属品です。かなり点数が少ないですね。
|
|
|
|
|
製品では、車速信号とエンジン回転信号を取る必用が有ります。

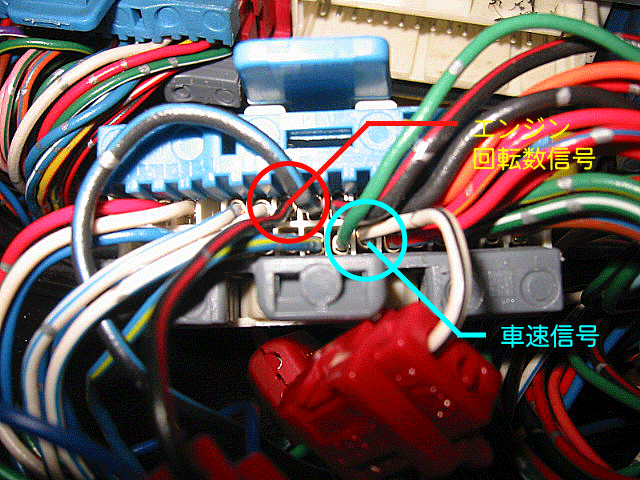

ECUの配線に割り込ませます。信号線はECU中央のコネクターに有ります。
エンジン回転信号は上の段の右から10列目。赤と黒の配線。
車速信号は下の段の右から7列目。白と黒の配線です。
|
|
|
|
|

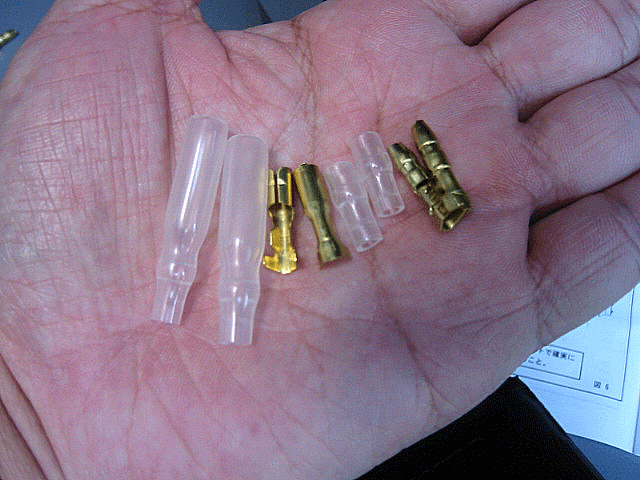

今回は付属のギボシを使います。
|
|
|
|
|

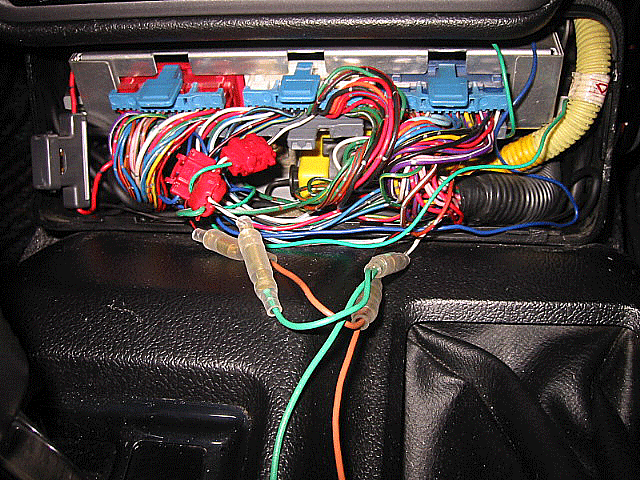

このように取付けしました。
|
|
|
|
|

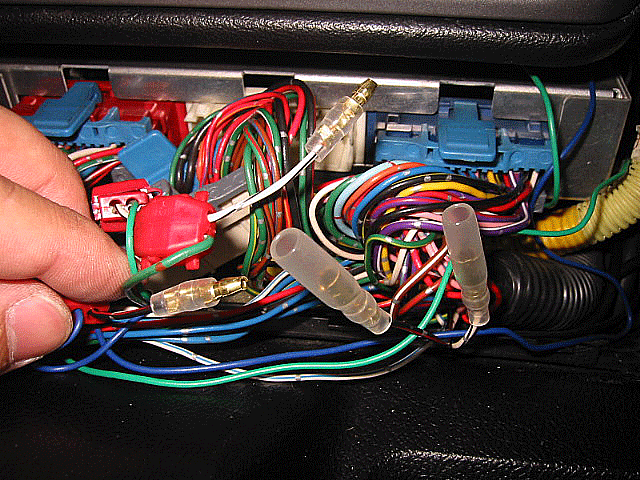

ハーネスを取付けます。
|
|
|
|
|

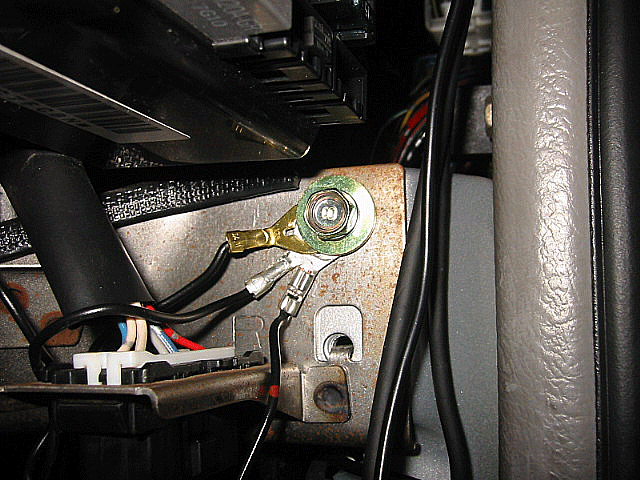

マイナスアース線を取付けます。車両金属部に確実にアース。
|
|
|
|
|

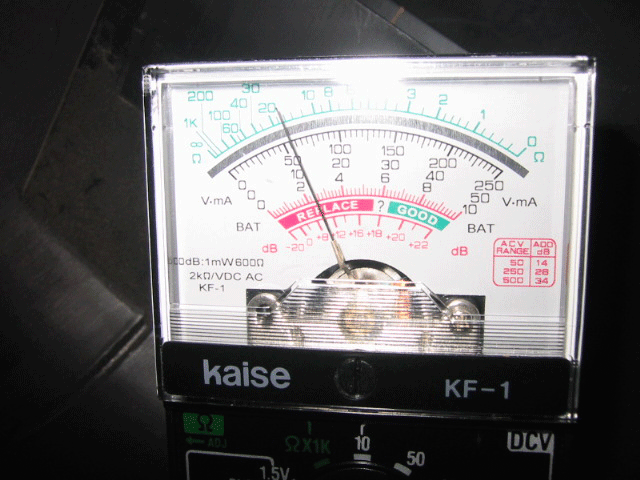

イグニッションを回し、テスターで確認。12V流れました。
|
|
|
|
|
|
