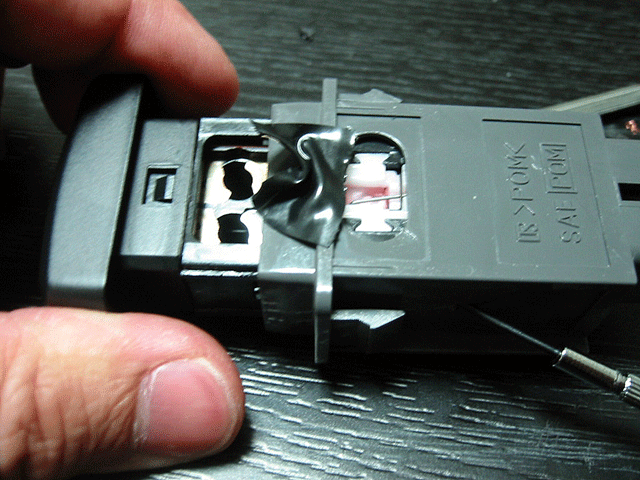

そーっと外します。スプリングに注意！！
|
|
|
|
|

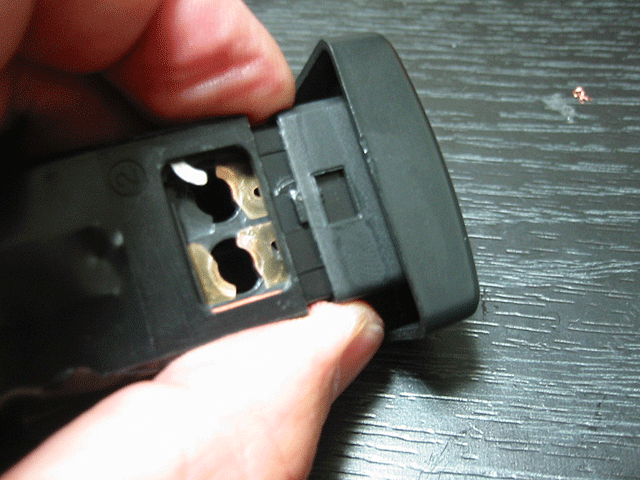

全面のスイッチカバーも外します。あくまでそーっと。
今見えてる銅板にLEDをハンダ付けします。
|
|
|
|
|

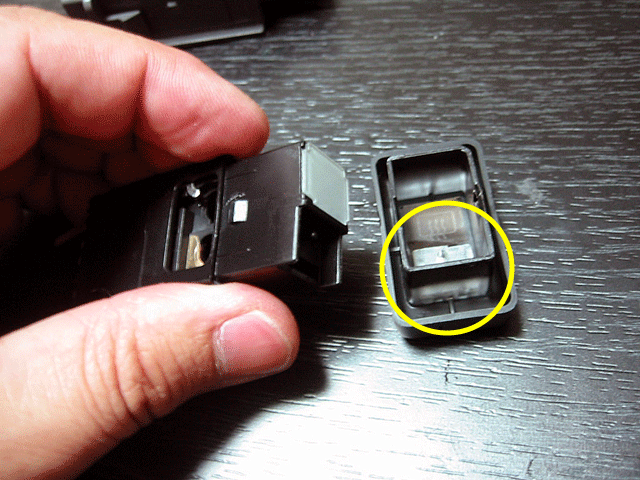

外すと、中に広角に光を広げるレンズが入ってます。
下部のレンズはギリギリまで削る作業が必要です。
|
|
|
|
|

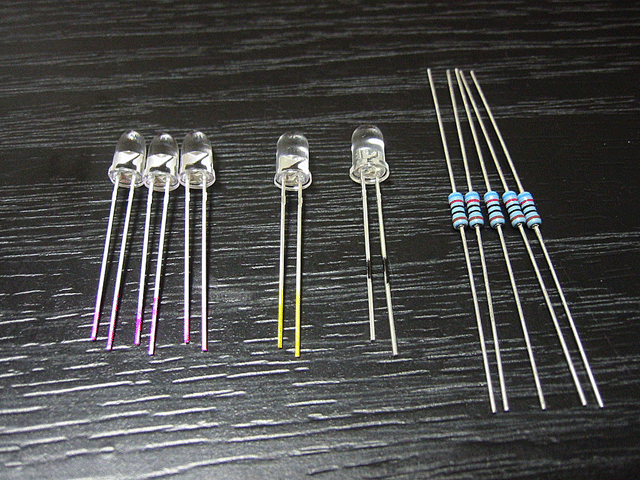

ここで今回使用するLED君と抵抗さんの紹介です。φ5ｍｍ程度の物を選びました。
左より、白、青、オレンジ色です。各100円前後です。抵抗は600Ωで30円前後です。
|
|
|
|
|

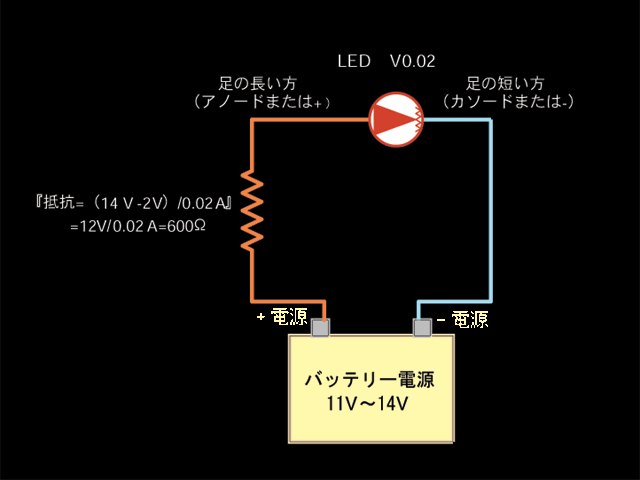

LEDの抵抗値ですが、『抵抗=（電源電圧-順電圧）/順電流』で求められます。
自動車の場合電源が14V（電源電圧）でLEDの順電圧が2Vで0.02Aの順電流を流すとした場合
『抵抗=（14V-2V）/0.02A』=12V/0.02A=600Ω
となる訳で600Ωの抵抗が必要になります。
順電圧や順電流はLEDによって違いますが、気にしないのであれば、
順電圧は2V、順電流は0.02Aとして考えても良いと思います。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
