VSDについて
|
|
|
虚像表示をフロントガラスに映し出す技術をヘッドアップディスプレイ(Head
Up
Display：HUD)と呼びます。これは航空機のコックピットで実際に用いられている技術です。ドライバーが前方視線のまま、フロントガラスに映し出された遠方虚像表示の情報を、より早く、より確実に確認できるシステムです。
|
|
|
この商品については・・・
|
|
|
|

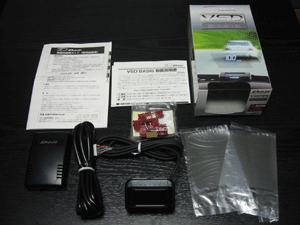

と、言うことで早速購入しました。
|
|
|
|
|

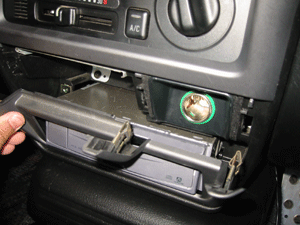

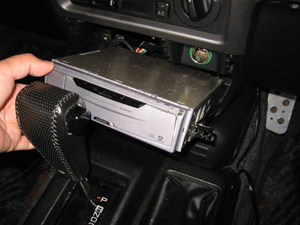

まず電源の確保ということで前に装着したナビから電源取りします。
|
|
|
|

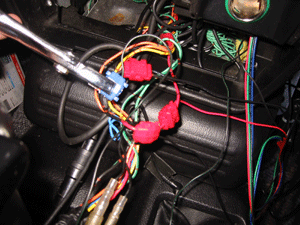

ちゃんと配線コネクターで電源取り。ここが大事ですよ！！
|
|
|
|
次にPCMからスピードパルス信号とエンジン回転数信号を取り出します。
信号線の取り出しには『ビー君』さん『おやじ』さんにご協力して頂きました。感謝！！
|
|
|
|

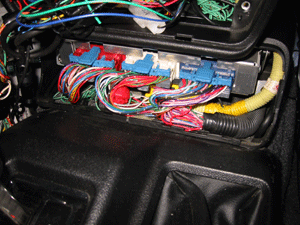

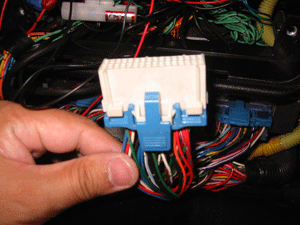

まん中の白いコネクターから取り出します。

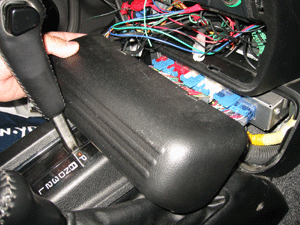

そのままでは取り出しにくいので外しました。

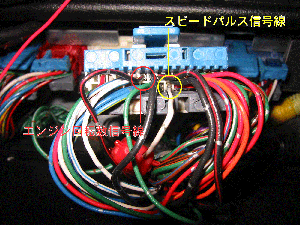

上の段の10番がエンジン回転数信号線。下の段の7番がスピードパルス信号線です。
|
|
|
|

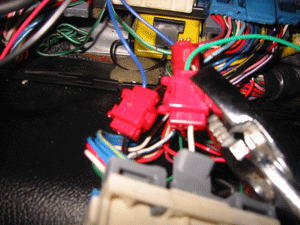

ここでも配線コネクターで信号取り。ここが大事ですよ！！
|
|
|
|
とりあえず回路ユニットと表示ユニットに配線を装着！！
|
|
|
イグニッションを回すと・・・この通り！！

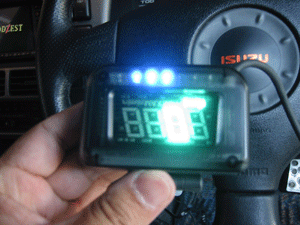

電源が入りました！！
|
|
|
|

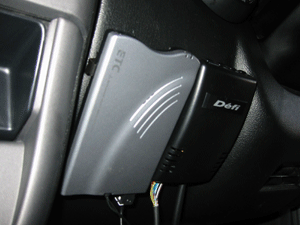

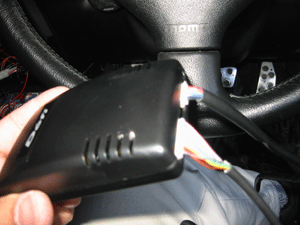

回路ユニットはハンドル下に取付しました。
|
|
