第70章

ドア連動カーテシLED取り付け！！

　

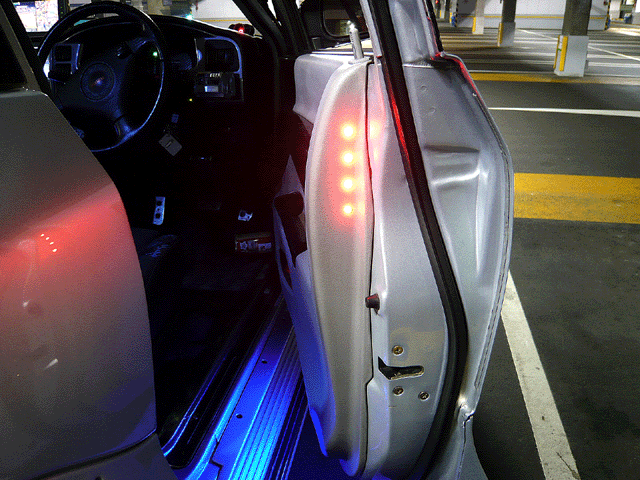

内張りパネルを元に戻しドアーを開けるとこの通り！！

良い感じですね！！

　

しかし・・・・ここで問題が・・・

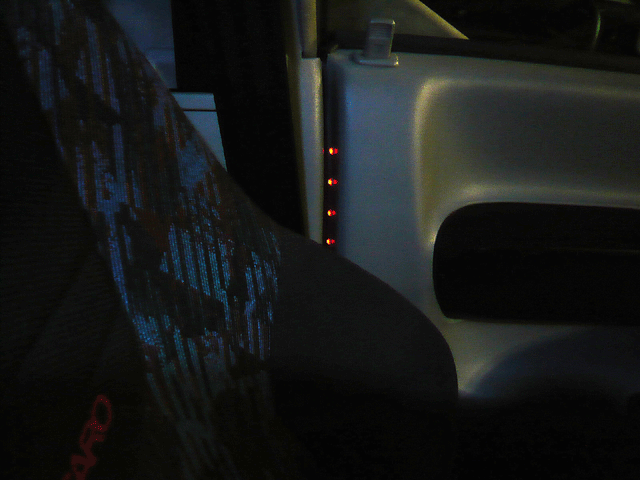

何処からか漏れ電流が流れてるのか・・・

ドアーを閉じてもLEDがボヤーっと光ってます。

　

　
そこで抵抗でバイパスを作って漏れ電流を戻す事に！！

抵抗は300Ω。

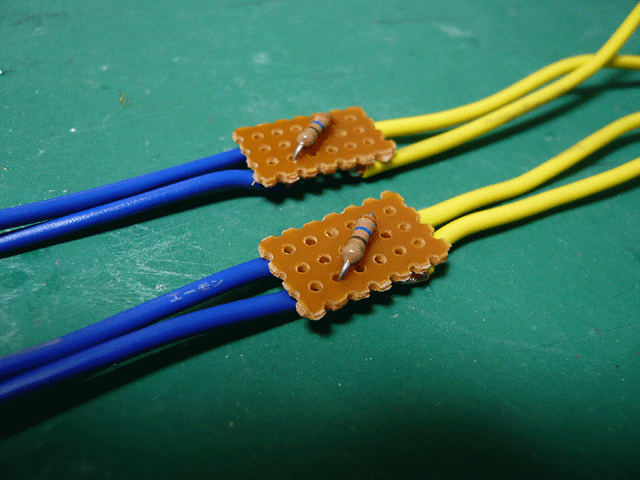

基盤に取り付けて配線しました。

　

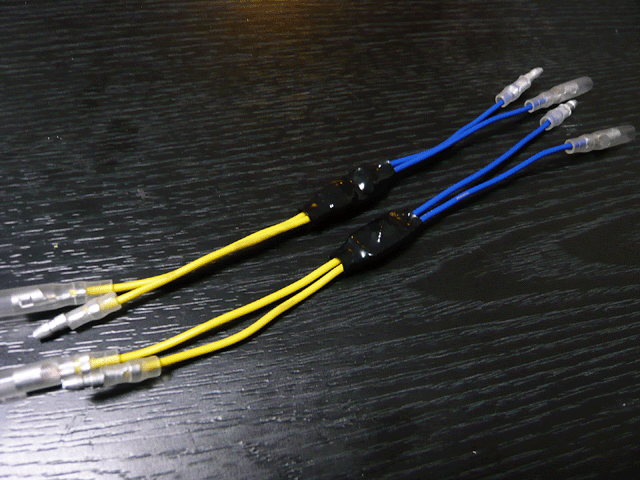

このように取りあえず2セット作りました。

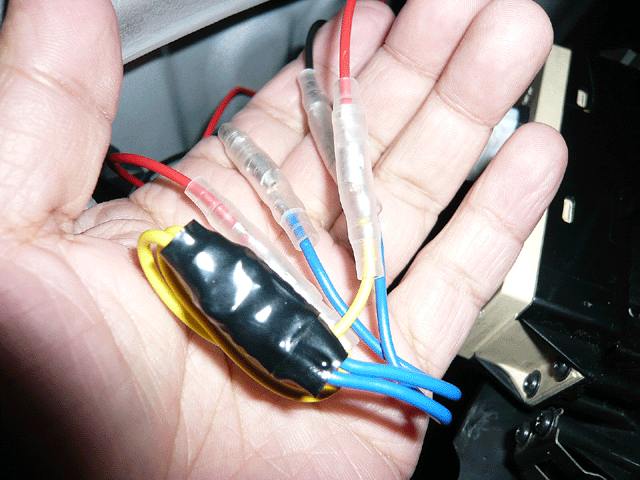

それを先ほど配線したところにギボシで取り付け。

これで漏れ電源をLEDを通すことなく戻す事に成功しました。

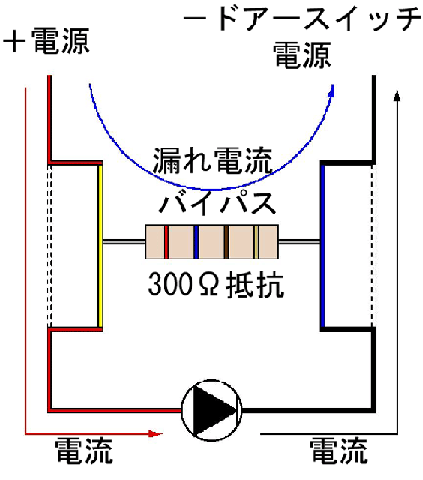

バイパス抵抗の配線図です。。

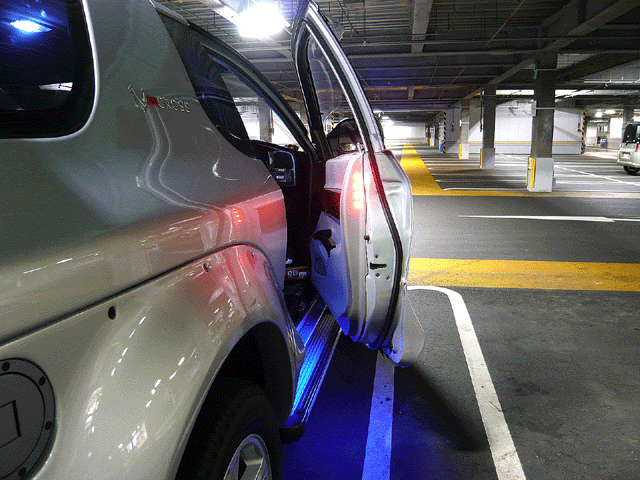

インプレッションですがドアーを空けた時に後へのアピールが出来て

非常に良いと思いますね。

エーモンのLEDは乳白なので市販のLEDと比べ

全体に光どの角度からでも見えますのでなかなか良いと思います。

ちなみに漏れ電流は少なかったのでバイパスは一箇所で大丈夫でした。
